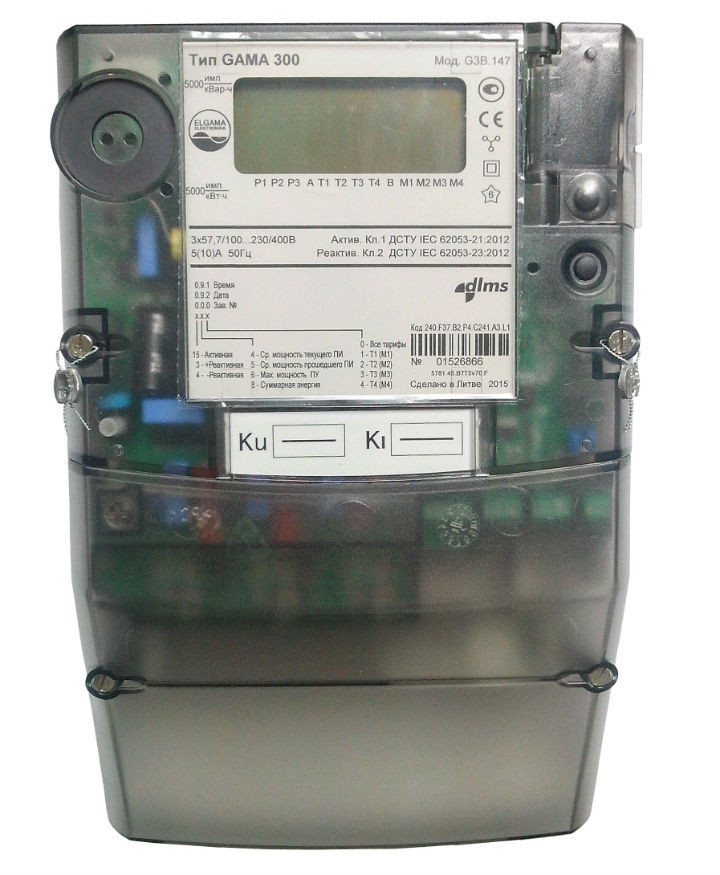

Електролічильник GAMA300 G3B 144.230.F27.B2.P4.C311.A3.L1

Електронний багатотарифний лічильник призначений для вимірювання електричної енергії у трьохфазних трьох провідних та чотирьох провідних мережах змінного струму.

Прилад обліку має однотарифний та багатотарифний варіант виконання.

Він може працювати у складі АСКОЕ з передачею даних через два незалежні електричні інтерфейси RS 485.

Конструкція лічильника дозволяє замінювати літієву батарею на місці установки лічильника, а внутрішнє реле забезпечує можливість при необхідності дистанційно відключати користувача.

Сфера застосування: побутові споживачі, промислові підприємства, великі споживачі електроенергії.

Залежно від модифікації лічильник вимірює:


• активну енергію | A | (значення за модулем, незалежно від напрямку струму)
• активну енергію в обох напрямках А+, А-
• активну енергію |А| чи А+, А- і реактивну енергії. в обох напрямках R+, R-
• активну енергію в обох напрямках А+, А-, реактивну енергію R+, R-, повну енергію W+, W-

Додатково лічильник виконує такі функції:


• реєструє максимальне значення потужності за добу, місяць
• миттєві значення струму, напруги, частоти
• формує профілі навантаження
• фіксує та зберігає інформацію про події в журналі

Протокол інтерфейсу зв'язку:


• оптичний зв'язок - DLMS, IEC 62056-21:2002
• електричний зв'язок (RS485, CL) - DLMS

Технічні характеристики



Клас точності:
активна енергія	1.0 (ДСТУ EN 62053-21)
Номінальна напруга U n , В:
4-х провідне підключення	3х230/400
універсальне підключення	3х57,7/100...240/400
Допустимі коливання напруги, % від U n :	-20...+15
Номінальний (максимальний) струм, А:
пряме включення	5(100)
трансформаторне включення	5(10)
Поріг чутливості:
пряме включення	0,4% I n (клас 1,0)
трансформаторне включення	0,2% n (клас 1.0) 0,1% n ( клас 0.5S)
Номінальна частота, Гц:	50
Потужність, ВА:
у ланцюгах напруги	не більше 1 (не більше 0,5 Вт) не більше 2,3 (не більше 0,8 Вт) з додатковим пристроєм зв'язку
у ланцюгах струму	не більше 0,5 (трансформаторне включення) не більше 0,05 (пряме включення)
Постійна лічильника, імп/кВт·год:	500
Внутрішній годинник (ДСТУ EN 62054-21):
похибка ходу годин, з/добу	0,5
джерело резервного харчування годинника	літієва батарея, іоністр
час безперервної роботи при живленні від батареї, років	не менше 10
Функції тарифного модуля:
кількість тарифів енергії	1 ... 4
кількість тарифів для максимумів потужності	1 ... 4
тривалість зберігання даних при відключенні напруги, років	20 (t<25°С), 2 (t=60°C)
S0 виходи (ДСТУ IEC 62053-31):
кількість	1
константа, імп/кВт·год	програмується (50...150 000)
тривалість імпульсу, мс	30
Інтерфейси:
оптичний зв'язок	IEC 62056-21, DLMS
електричний зв'язок - RS485	DLMS
Ступінь захисту від впливу зовнішнього середовища:	IP54
Внутрішнє реле:
максимальна напруга, що комутується, В	250
максимальний комутований струм, ма	120
Пристрій зв'язку:
оптичний зв'язок	IEC 62056-21, DLMS
2×RS485	IEC 62056-21, DLMS
Випробування імпульсами напруги (IEC60060-1), кВ:	6
Випробування змінною напругою, кВ:	4
Діапазон температур:
робочий для лічильників з батареєю та без джерела резервного живлення, °C	-40...+70
зберігання та транспортування, °C	-40...+70
Термін служби, років:	не менше 24
Міжповірочний інтервал, років:	10
Маса, кг:	не більше 1,3
Габаритні розміри, мм:	260 × 175 × 80
